Huawei Ekit S220-24T4X: Switch 24 + 4 port không PoE

24 cổng 10/100/1000BASE-T
4 cổng uplink 10GE SFP+
Chuyển mạch lớp 2 thông minh (L2 Smart Switch)
Tốc độ chuyển mạch: 128 Gbps
Công suất chuyển tiếp: 95 Mpps
Không hỗ trợ PoE
Hỗ trợ tính năng quản lý qua Web, SNMP, CLI, Cloud App và Web
Hỗ trợ VLAN, STP/RSTP/MSTP, QoS, IGMP Snooping
Kích thước: 43.6mm x 442mm x 220mm
Trọng lượng: ~3.44 kg
Nguồn điện: 100–240V AC, 45/65Hz
Nhiệt độ hoạt động: -5°C đến 40°C
Switch Layer 2
Tích hợp Cổng Console
Xuất xứ: Trung Quốc
Bảo hành chính hãng: 36 tháng
Giá khuyến mãi: Liên hệ Newstech

Mô tả
Đánh giá (0)

Thiết bị chuyển mạch S220-24T4X là dòng Switch Layer 2 thế hệ mới. Được thiết kế theo dạng chuyển mạch lớp 2 thông minh chuyên dụng cho các văn phòng và doanh nghiệp vừa và nhỏ. Điểm cộng lớn của mã thiết bị này là sự kết hợp giữa 24 cổng 10/100/1000BASE-T tiêu chuẩn và 4 cổng uplink 10GE SFP+ cao cấp, giúp giải quyết triệt để bài toán nghẽn băng thông ở đường trục. Với bộ thông số ấn tượng bao gồm tốc độ chuyển mạch 128 Gbps, công suất chuyển tiếp 95 Mpps. Cùng với việc tích hợp cổng Console chuyên dụng và hệ thống quản trị đa nền tảng (Web, SNMP, CLI, Cloud App), sản phẩm giúp đơn giản hóa mọi quy trình cấu hình.

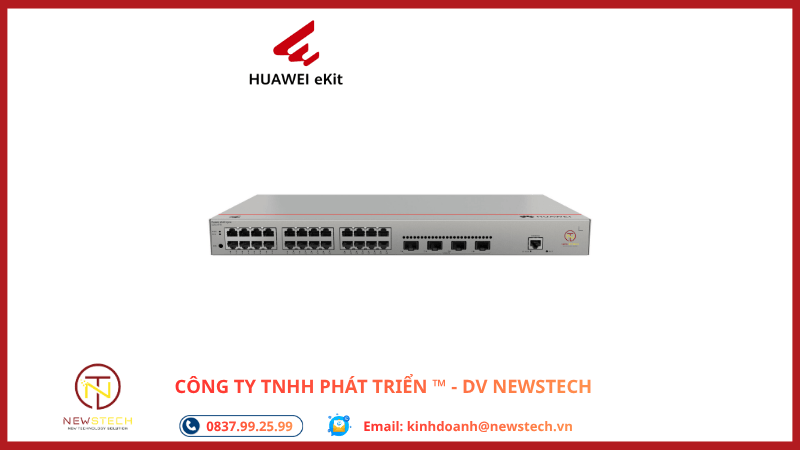

Thiết bị chuyển mạch Huawei S220-24T4X

Thông tin cơ bản về thiết bị S220-24T4X

Mục	Chi tiết
Mô tả	S220-24T4X (24 cổng 10/100/1000BASE-T, 4 cổng 10GE SFP+, tích hợp nguồn AC bên trong)
Mã linh kiện	98012375
Mã sản phẩm	S220-24T4X
Phiên bản hỗ trợ đầu tiên	V600R023C00

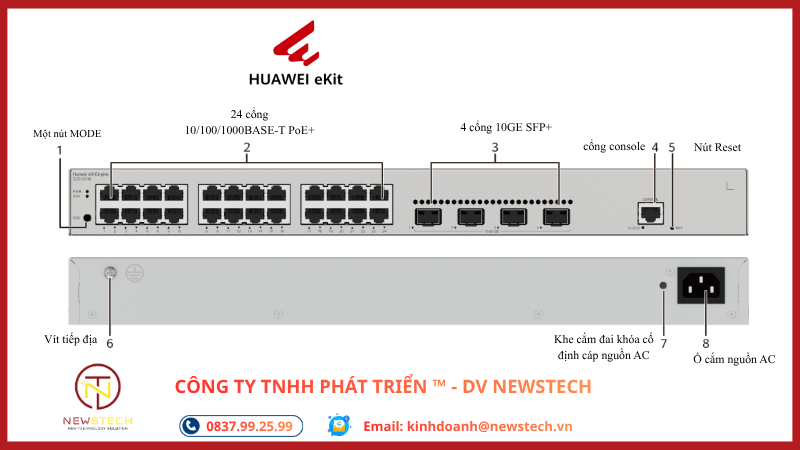

Thiết kế bên ngoài của S220-24T4X

1. Một nút MODE (nút chuyển đổi chế độ hiển thị đèn LED)
2. Hai mươi tư cổng 10/100/1000BASE-T (Cổng mạng LAN tốc độ Gigabit)
3. Bốn cổng 10GE SFP+ (Cổng quang Uplink tốc độ 10 gigabit)
4. Một cổng Console (cổng cấu hình thiết bị)
5. Một nút RST (Nút Reset/Khởi động lại)

⚠️ Lưu ý đặc biệt:

Để khôi phục cài đặt gốc và cài đặt lại thiết bị, hãy nhấn và giữ nút này trong ít nhất 6 giây.
Để khởi động lại thiết bị (Reset), chỉ cần nhấn vào nút.
Việc khởi động lại thiết bị sẽ làm gián đoạn các dịch vụ mạng đang chạy. Hãy cẩn trọng khi nhấn nút này.

6. Vít tiếp địa (Vít nối đất)
Ghi chú: Vít này được sử dụng kết hợp với dây tiếp địa (dây nối đất).
7. Khe gắn dây đai khóa cáp nguồn AC (Jack cho quai khóa dây nguồn)
Ghi chú: Dây đai khóa cáp nguồn AC không được đi kèm sẵn khi mua thiết bị switch.
8. Ổ cắm nguồn AC
Ghi chú: Ổ cắm này được sử dụng kết hợp với cáp nguồn AC tiêu chuẩn đi kèm.

Các cổng kết nối trên thiết bị

Cổng	Mô tả	Các linh kiện/loại cáp tương thích hiện có
Cổng 10/100/1000BASE-T	Cổng điện Ethernet 10/100/1000BASE-T thực hiện chức năng truyền và nhận dữ liệu dịch vụ ở các tốc độ 10/100/1000 Mbit/s.	Cáp Ethernet (cáp mạng)
Cổng 10GE SFP+	Cổng quang Ethernet 10GE SFP+ hỗ trợ tính năng tự động nhận diện tốc độ xuống 1000 Mbit/s. Cổng này truyền và nhận dữ liệu dịch vụ ở tốc độ 1000 Mbit/s hoặc 10 Gbit/s.	Mô-đun quang GE eSFP Mô-đun quang GE-CWDM eSFP Mô-đun quang GE-DWDM eSFP Mô-đun đồng GE SFP Mô-đun quang 10GE SFP+ Mô-đun quang 10GE-CWDM SFP+ Mô-đun quang 10GE-DWDM SFP+ Cáp đồng tốc độ cao SFP+ Direct Attach (loại 1m và 3m) Cáp quang chủ động SFP+ AOC (loại 10m)
Cổng Console	Cổng Console dùng để kết nối với thiết bị điều khiển (máy tính) nhằm phục vụ công tác cấu hình và thiết lập trực tiếp tại chỗ.	Cáp Console

Thông số kỹ thuật S220-24T4X

Thuộc tính	Thông số kỹ thuật
Kích thước (H x W x D)	Thân máy: 43.6 x 442 x 220 mm (Kích thước chuẩn 1 U) Cả hộp: 90 x 550 x 360 mm
Chất liệu & Trọng lượng	Vỏ kim loại \| Nặng 2.32 kg (Cả hộp: 3.44 kg)
Tiêu thụ điện năng	Tĩnh: 19W \| Thông thường: 27.27W \| Tối đa: 35.04W
Khả năng tản nhiệt	Thông thường: 93.05 BTU/h \| Tối đa: 119.56 BTU/h
Độ bền (MTBF)	70.75 năm \| Độ sẵn sàng: > 0.99999
Độ ồn (Nhiệt độ thường)	Công suất âm thanh: 47 dB(A) \| Áp suất âm thanh: 35 dB(A)
Phần cứng mở rộng	Không hỗ trợ khe cắm Card/Nguồn dự phòng (RPS) \| Có 1 quạt tích hợp
Môi trường hoạt động	Nhiệt độ: -5°C đến +50°C (từ 0–1800 m); giảm 1°C mỗi khi lên cao thêm 220 m (từ 1800–5000 m). Không khởi động dưới 0°C. Độ ẩm: 5% đến 95% RH (không ngưng tụ) \| Cao độ tối đa: 5000 m
Nguồn điện đầu vào	Nguồn AC tích hợp bên trong \| Dải điện áp hỗ trợ: 90V AC – 264V AC (50/60 Hz) \| Dòng vào tối đa: 0.8 A
Bộ nhớ hệ thống	RAM: 2 GB \| Flash: 1 GB
Cổng kết nối tích hợp	Cổng Console (RJ45) \| Không hỗ trợ cổng Eth Management/USB/RTC
Chống sét lan truyền	Cổng dịch vụ: ±7 kV (Common mode) Bộ nguồn: ±6 kV (Differential & Common mode)
Hệ thống làm mát	Làm mát bằng không khí (quạt tự điều tốc thông minh) \| Hướng gió: Hút từ trái + trước, thổi ra bên phải
Cấp bảo vệ & Tính năng	Tiêu chuẩn IP20 \| Không hỗ trợ PoE
Chứng nhận sản phẩm	Đạt chứng nhận EMC (Tương thích điện từ), Safety (An toàn), Manufacturing (Sản xuất)

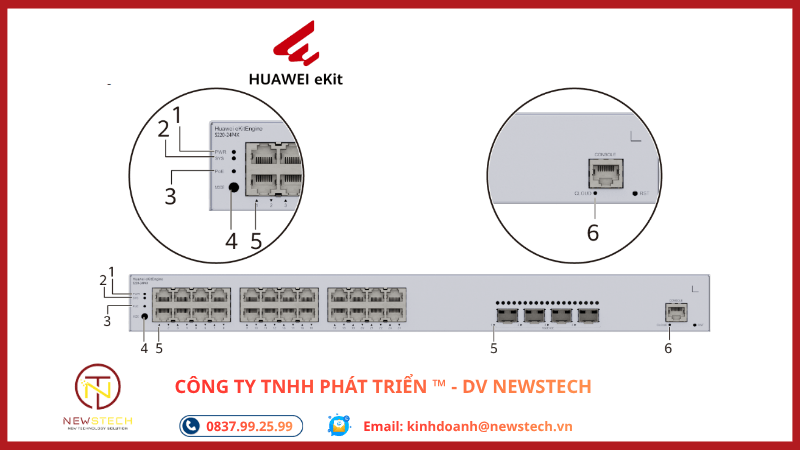

Mô tả đèn chỉ báo trạng thái

Chế độ hiển thị	Màu sắc	Trạng thái	Mô tả ý nghĩa
Chế độ mặc định	–	Tắt	Cổng chưa được kết nối vật lý hoặc đã bị tắt phần mềm (shut down).
	Xanh lá	Sáng đứng	Kết nối vật lý (Link) đã được thiết lập thành công trên cổng.
	Xanh lá	Nhấp nháy	Cổng đang thực hiện truyền hoặc nhận dữ liệu mạng.
Chế độ PoE	–	Tắt	Cổng hiện không cấp nguồn cho thiết bị nhận nguồn (PD – Powered Device).
	Xanh lá	Sáng đứng	Cổng đang cấp nguồn hoạt động bình thường cho thiết bị nhận nguồn (PD).
	Xanh lá	Nhấp nháy	Công suất của thiết bị PD kết nối vào cổng vượt quá khả năng cấp nguồn của cổng hoặc vượt quá ngưỡng cấu hình cho phép. Hoặc thiết bị PD đó không tuân thủ các tiêu chuẩn kỹ thuật của IEEE.

Liên hệ đặt hàng tại Công ty Newstech

Quý doanh nghiệp đang quan tâm đến thiết bị chuyển mạch Huawei S220-24T4X? Hãy liên hệ trực tiếp với nhân viên kinh doanh Công ty Newstech theo thông tin bên dưới để được tư vấn mua hàng và cung cấp dịch vụ thi công mạng nội bộ (nếu có) sớm nhất.
